首先帮大家介绍这次讨论异常火爆的3D传感技术：3D传感技术是面部识别的核心，3D激光扫描（3D传感）背后的想法就是创建一种非接触、非破坏性技术来数字化捕捉物理对象的形状。在面部识别中，它将创建一个定义人脸外观的数字矩阵。举个例子，它可以使你的手机更精确地记录你的下巴，这要比从照片上识别精确得多。而且皮肤的纹理与胡子的长短也可以被捕获到。当然也包括那些组成额头、脸颊以及其它脸部部分的独特形状。
至于为什么要用VCSEL激光器？3D摄像头在传统摄像头基础上引入基于飞行时间测距ToF（Time of Flight）或SL（Structural Light）结构光的3D传感技术，目前这两种主流3D传感技术均为主动感知，因此3D摄像头产业链与传统摄像头产业链相比主要新增加“红外光源+光学组件+红外传感器”等部分，其中最关键的部分就是红外光源，主动感知的3D摄像头技术通常使用红外光来检测目标，早期3D传感系统一般都使用LED作为红外光源，但是随着VCSEL技术的成熟，性价比已经接近红外LED，除此之外，在技术方面，由于LED不具有谐振腔，导致光束更加发散，在耦合性方面很差，而VCSEL在精确度、小型化、低功耗、可靠性全方面占优的情况下，现在常见的3D摄像头系统一般都采用VCSEL作为红外光源，因此最近被谈论的最新技术就是VCSEL（Vertical Cavity Surface Emitting Laser）。
你不可不知关于VCSEL的几个基本原理
在介绍VCSEL技术之前，这几个基本原理与名词你不可不知，知道了这些基本知识，关于VCSEL的技术原理就非常简单了。
光的反射折射与折射率：
我们小时候都有做过光的反射与折射实验，尤其是筷子在水里面感觉好像被折了一段一样原因就是光的折射，折射率越大，偏折越厉害，原因是光在介质的速度变慢了，介质的折射率大小，与光在介质中的速度成反比，光在介质中的速度(v)愈大，则介质的折射率(n)愈小；光在介质中的速度(v)愈小，则介质的折射率(n)愈大。实验证实光在介质中的速度(v)依次为：v(气体)＞v(液体)＞v(单晶固体)＞v(非晶固体)。所以光在介质的折射率(n)依次为：n(气体)＜n(液体)＜n(单晶固体)＜n(非晶固体)。
DBR（Distributed Bragg Reflector）分布布拉格反光镜：
沿着光前进的方向上设计出特别的不同折射率材料交替的膜层，膜层厚度是该材料四分之一发光波长厚度（λ/4n, λ是纯光波长，n是该材料的折射率），形成折射率大(n大)、折射率小(n小)、折射率大(n大)、折射率小(n小)…的周期性结构，如图1(a)所示，称为「DBR光栅(Grating)」。光波在光栅中前进的时候，遇到折射率大的介质时，光的速度变慢；遇到折射率小的介质时，光的速度变快，光波在不同折射率之间的接口都会发生反射与折射，科学家经过复杂的光学计算发现，DBR光栅可以使「不纯的入射光(波长范围较大)」变成「较纯的反射光或穿透光(波长范围较小)」，如图1(b)所示，换句话说，DBR光栅的主要功能就是「使光变纯(波长范围变小)与控制光的反射与穿透比率」，激光二极管(LD)的光很纯，发光二极管(LED)的光不纯，显然激光二极管内一定有DBR光栅的结构，当然LED为了增加亮度，也有在研磨抛光蓝宝石背面之后镀上DBR反射层，可以增加2~3%的亮度。

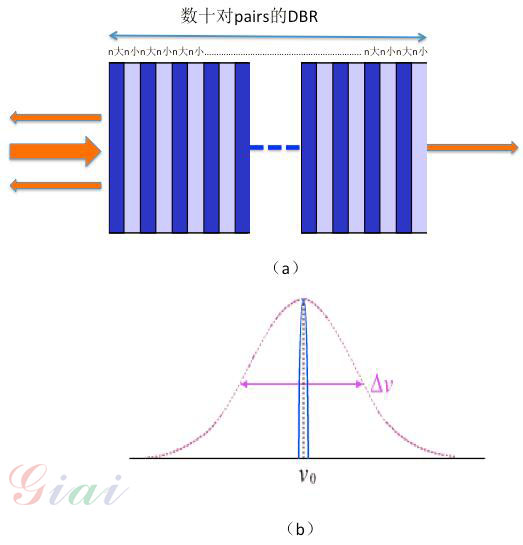

图1 分布布拉格反射镜DRR原理示意图
激光的谐振效应(Resonance)
激光的发光区就是它的「谐振腔(Cavity)」，谐振腔其实可以使用一对镜子组成，如图2所示，使光束在左右两片镜子之间来回反射，不停地通过发光区吸收光能，最后产生谐振效应，使光的能量放大，一般激光二极管的两片镜子就是用DBR镀膜来控制谐振腔的谐振效应。
激光二极管的电激发光(EL：Electroluminescence)：
我们以「砷化镓激光二极管(GaAs laser diode)」为例，先在砷化镓激光二极管芯片(大约只有一粒砂子的大小)上下各蒸镀一层金属电极，对着芯片施加电压，当芯片吸收电能产生「能量激发(Pumping)」，则会发出某一种波长(颜色)的光。发射出来的光经由左右两个反射镜来回反射产生「谐振放大(Resonance)」，由于右方的反射镜设计可以穿透一部分的光，所以高能量的激光光束就会由右方穿透射出，如图2所示。

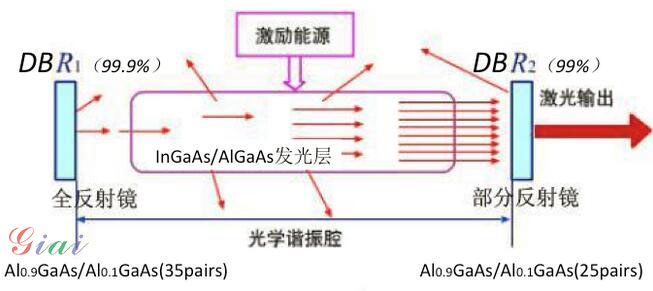

图2 激光二级管发射激光的原理示意图
VCSEL工艺到底难吗？
除了上面的基本知识，这些与LED技术相似的工艺术语你也必须知道，我在此不再多解释，他们是MOCVD（有机气相外延沉积）与MBE（分子束外延）外延技术，光刻技术决定芯片图形与尺寸，ICP-RIE（电感耦合反应离子刻蚀）技术刻蚀出发光平台（Mesa），氧化工艺让谐振腔定义出最佳的VCSEL光电特性，钝化绝缘工艺让暴露的半导体材料不受空气与水汽影响可靠度，最后研磨与切割变成一颗颗芯片，再进行测试与出货给封装厂，由于结构上跟红黄LED芯片类似，是上下电极垂直结构，所以一般是先测试芯片特性再进行切割与最后分选。图4就是VCSEL的芯片与封装示意图，做LED的人有没有似曾相识的感觉呢？

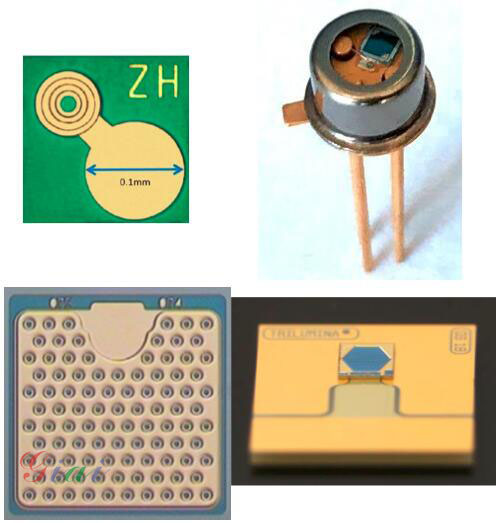

图3 VCSEL的芯片与封装示意图，目前主流的VCSEL是To-can封装与阵列封装，尤其在高功率传感系统（车用市场）里面需要用到倒装flip chip的阵列封装
VCSEL的结构与关键工艺介绍：
VCSEL有几个关键工艺，这几个关键工艺决定了器件的特性与可靠性。
关键技术一：VCSEL外延
图4是VCSEL的结构示意图，以銦镓砷InGaAs井（well）铝镓砷AlGaAs垒（barrier）的多量子阱（MQW）发光层是最合适的，跟LED用In来调变波长一样，3D传感技术使用的940纳米波长VCSEL的銦In组分大约是20%，当銦In组分是零的时候，外延工艺比较简单，所以最成熟的VCSEL激光器是850纳米波长，普遍使用于光通信的末端主动元件。

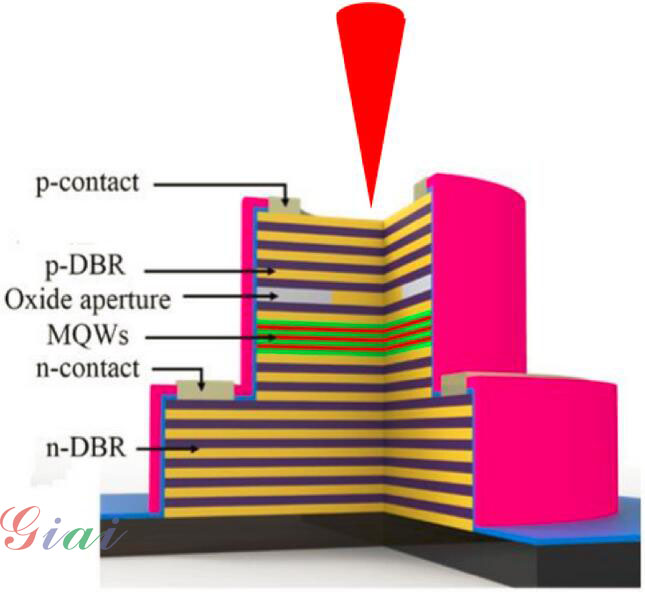

图4 VCSEL的外延与芯片结构示意图
发光层上、下两边分别由四分之一发光波长厚度的高、低折射率交替的外延层形成p-DBR与n-DBR，一般要形成高反射率有两个条件，第一是高低折射率材料对数够多，第二是高低折射率材料的折射率差别越大，出射光方向可以是顶部或衬底，这主要取决于衬底材料对所发出的激光是否透明，例如940纳米激光由于砷化镓衬底不吸收940纳米的光，所以设计成衬底面发光，850纳米设计成正面发光，一般不发射光的一面的反射率在99.9%以上，发射光一面的反射率为99%，目前的AlGaAs铝镓砷结构VCSEL大部分是用高铝（90%）的Al0.9GaAs层与低铝（10%）Al0.1GaAs层交替的DBR，反射面需要30对以上的DBR（一般是30~35对才能到达99.9%反射率），出光面至少要24~25对DBR（99%反射率），由于后续需要氧化工艺来缩小谐振腔体积与出光面积，所以在接近发光层的p-DBR膜层的高铝层需要使用全铝的砷化铝AlAs材料，这样后面的氧化工艺可以比较快完成。

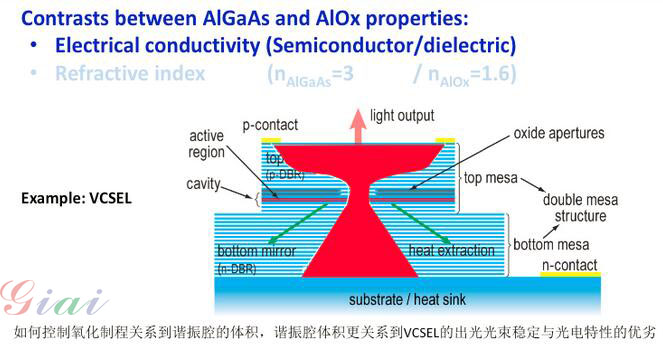

图5 外延与氧化工艺是VCSEL良率与光电特性好坏的关键
关键技术二：氧化工艺
这个技术是LED完全没有的工艺，也是LED红光发明人奥隆尼亚克（Nick Holonyak Jr.）发明的技术，如图5所示，主要利用氧化工艺缩小谐振腔体积与发光面积，但是过去在做氧化工艺的时候，很难控制氧化的面积，只能先用样品做氧化工艺，算出氧化速率，利用样品的氧化速率推算同一批VCSEL外延片的氧化工艺时间，这样的生产非常不稳定，良率与一致性都很难控制！精确控制氧化速度让每个VCSEL芯片的谐振腔体积可以有良好的一致性，没有过氧化或少氧化的问题，这样在做阵列VCSEL模组的时候才会有精确的光电特性。即时监控氧化面积是最好的方法，如图6所示，法国的AET Technology公司设计了一台可以利用砷化铝（AlAs）氧化成氧化铝（AlOx）之后材料折射率改变的反射光谱变化精确监控氧化面积，这种精密控制氧化速率的设备，可以省去过去工程师用试错修正来调试参数，对大量稳定生产VCSEL芯片提供了最好的工具。

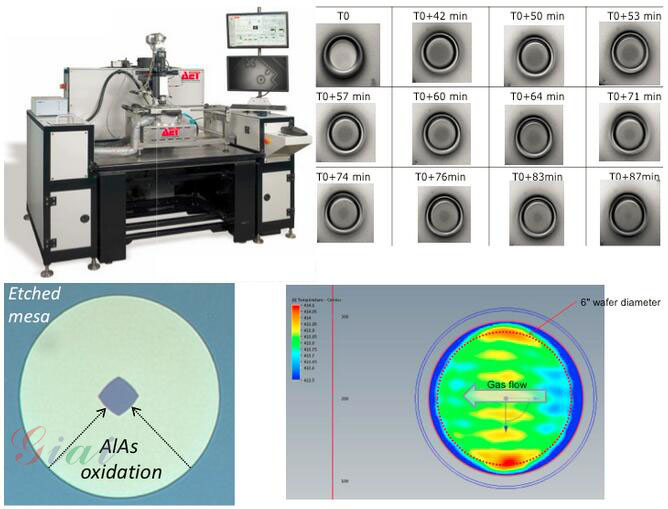

图6 法国AET科技公司推出的VCSEL即时监控的氧化制程设备，让VCSEL量产更稳定
关键技术三：保护绝缘工艺
跟LED一样，最后只能保留焊线电极上没有绝缘保护层在上面，由于激光二极管的功率密度更大，所以VCSEL更需要这样的保护层，更重要的是为了不让氧化工艺的AlAs层继续向内氧化影响谐振腔体积，造成激光特性突变，保护层的膜层质量非常重要，尤其是侧面覆盖的致密性更为重要，过去都是用等离子加强气相化学沉积机PECVD来镀这层膜，但是为了要保持致密性需要较厚的膜层，但是膜层太厚会造成应力过大影响器件可靠度！于是原子层沉积ALD技术开始取代PECVD成为最好的镀膜工艺，如图7所示，ALD可以沉积跟VCSEL氧化层特性接近的氧化铝（Al2O3）薄膜，而且侧面镀膜均匀，致密性高，最重要的是厚度很薄就可以完全绝缘保护芯片，除了VCSEL工艺以外，LED的倒装芯片flip chip与IC的Fin-FET工艺都需要这样的膜层，跟氧化技术一样，国内还无法提供这样的设备，目前芬兰的Picosun派克森公司与Apply Material美国应用材料公司提供这样的设备与工艺。

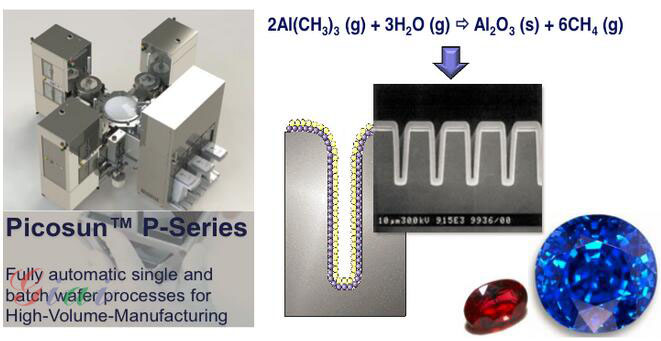

图7 芬兰Picosun派克森公司推出的ALD原子层沉积技术的设备，可以让VCSEL的器件更稳定
