鲍威尔棱镜相关知识介绍

发布时间:2018-01-24点击数:932次

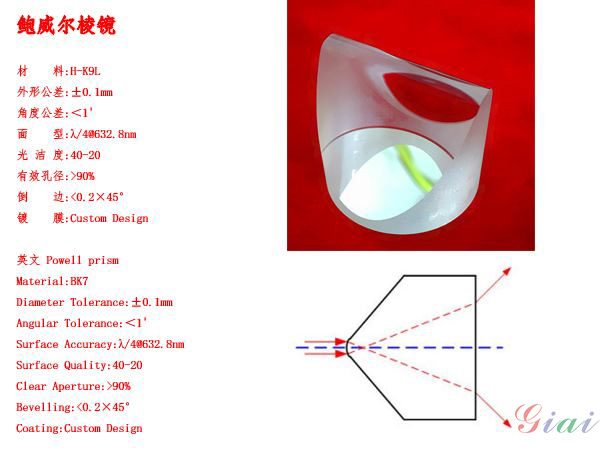

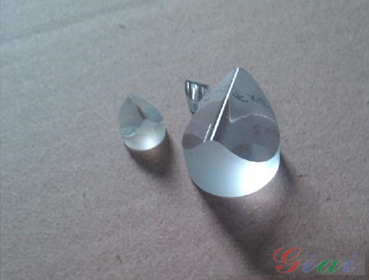

  鲍威尔棱镜是一种光学划线棱镜,它使激光束通过后可以最优化地划成光密度均匀、稳定性好、直线性好的一条直线。

  鲍威尔棱镜划线优于柱面透镜的划线模式,能消除高斯光束的中心热点和褪色边缘分布。

  高斯激光束通过普通的柱面透镜时,会产生不均匀分布的直线,而鲍威尔棱镜的顶部是复杂的二维非球面曲面,激光通过时会产生大量球面像差,重新分配光路,减少中心区域的光,增加边缘的光,形成一条均匀的直线,适用于各种生物医学、汽车装配、食品加工等机器视觉应用。

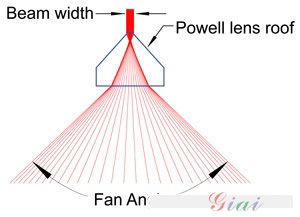

  扇形角


  鲍威尔棱镜扇形角的宽度是玻璃和屋顶角度的折射率的函数。的屋顶陡和较高的折射率,更广泛的扇形角和时间越长,线对于给定的投影距离。小风扇角度通常使用温和的光学玻璃,N = 1.5,折光指数。大型风机的角度,最好具有高折射率玻璃制成,N = 1.8,或更高,以尽量减少屋顶的较陡的角度Laserline的光学加拿大股6毫米直径和直径8.9毫米透镜1°,5°,10°,15°,20°,30°,45°,60°,75°和90°。组委会还可以制造定制的风扇角度低NRE成本。



  激光光束尺寸


  入射激光束尺寸决定了激光线厚度在给定的投影距离。准直激光二极管拥有一个椭圆形光束剖面允许带单个二极管模块薄或厚的线路能力。

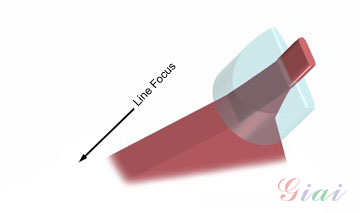

  窄入射光束的一个例子

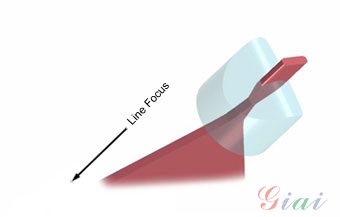

  宽入射光束的一个例子

  具有窄入射光束方向,光束的长轴平行于鲍威尔透镜屋顶并用产生小的聚焦深度的薄激光线。具有宽入射光束方向,光束的长轴垂直于鲍威尔棱镜屋顶和带产生大的焦点深度厚激光线。在上面的图形发散风扇被截断靠近镜头。对于每一种情况下,光束被聚焦到CCD阵列在500毫米工作距离。下面清楚的图像显示光束形状/方向上的线宽的影响。

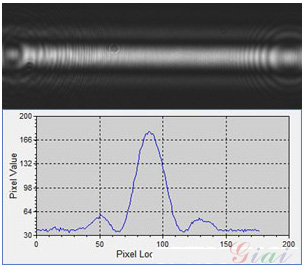

  窄入射光束 – 细线焦点窄深

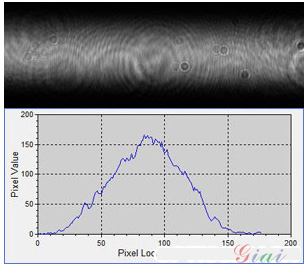

  宽入射光束 – 粗线焦广深

  窄入射光束鲍威尔镜头光路

  宽入射光束鲍威尔镜头光路

  鲍威尔棱镜的性能和物理特性由波束宽度驱动。最显著不同点是在平坦出射面在作为安装面的发散风扇的脚打印。必须小心,以确保安装硬件不夹发散的光。

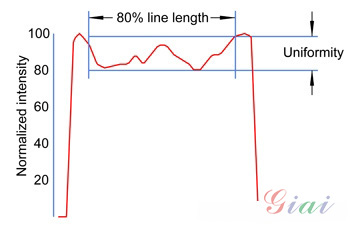

  线均匀

  鲍威尔棱镜性能对入射激光束的特性以及镜头的非球面表面的质量非常敏感。对于要求苛刻的应用中,均匀地照射激光线最好通过匹配鲍威尔透镜到激光器模块的特定光束特性来实现的。

  鲍威尔棱镜的均匀性不是绝对的特性,它是依赖于测试技术。例如,均一性度量将取决于是否一个评估鲍威尔棱镜的投影线在机器视觉应用看到的一个表面由一相机或席卷的光的发散风扇检测器,用于激光安全评估。在均匀性特征的差异增加了风扇的角度,超过20度的鲍威尔透镜发散差异变得显著。
