显微物镜的设计

  • 显微物镜的设计
  • 更新时间:2016-12-11

    点击次数:3768

    型  号:镜头设计

    规  格:可定制

    材  料:光学玻璃



  • 产品描述
  • 技术规格

一、设计规格:

光学总长:195mm
放大倍率:40X
后工作距:0.7mm
NA:0.5
畸变:<0.5%
物方视场:D20mm
结构:5G

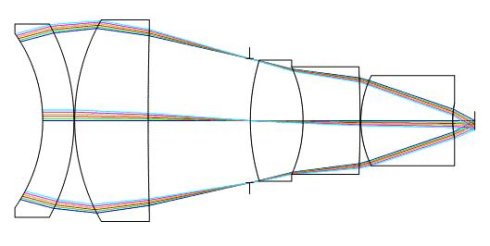

二、结构图

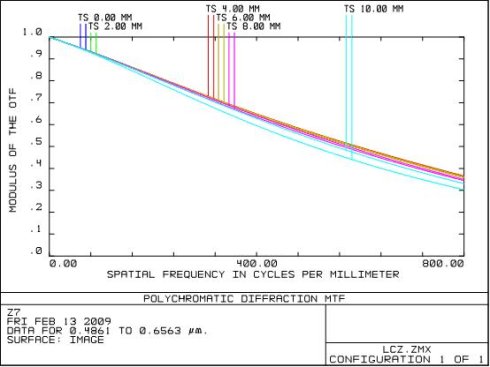

三、MTF图

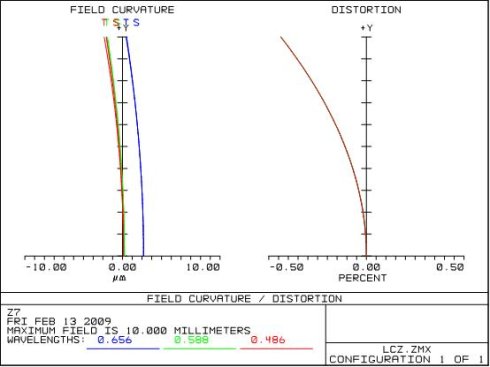

四、场曲和畸变
